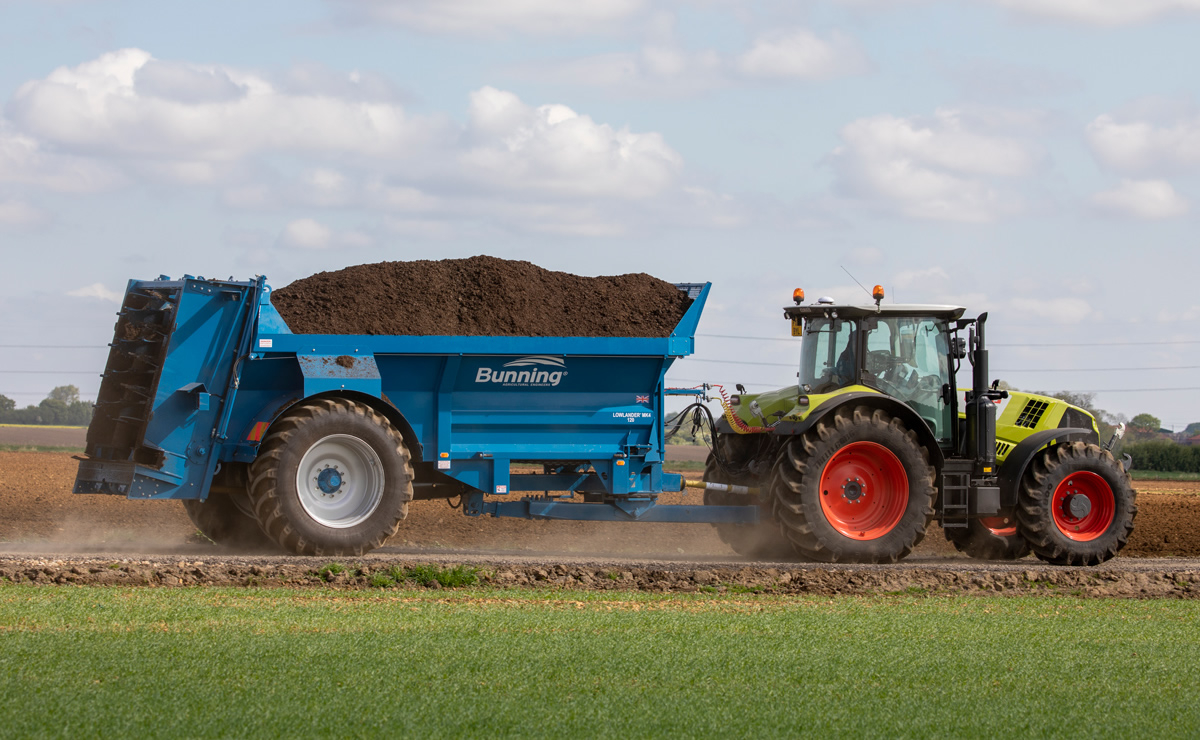

Lowlander 120 HBD

  • 120 HBD gjødselspreder

Standard Lowlander 120 HBD Mk4 spesifikasjoner:

  • Bæreevne: 12 tonn
  • Kubikkmeter toppet: 16,6m³ til 19,1m³
  • Standard dekk: 580/70 R38 (alternativer tilgjengelig)
  • Chassi bredde 1500mm
  • Kraftig helsveiset chassi
  • Håndterer alle typer møkk og annet materiale
  • 2 stk dynamisk balansert BORON behandlet Horisontal valse
  • 10 mm tykke kastevinger i varmebehandlet BORON stål
  • Vendbare kuttekniver i herdet BORON stål
  • Store spinner disker med justerbare blader (Hardox)
  • Dupleks kjededrevet valse
  • Automatisk smøring av drive-linje
  • Girkasse modul – sammensatt
  • Spinnerdisker skjærebolt beskyttet
  • Horisontal valse beskyttelse via dreiemoment kobling
  • Slitesterke kompositt gulvaksellagre
  • Gulv beskyttet av hydraulisk trykkavlastingsventil
  • Hydraulisk motor med høyt dreiemoment
  • Hurtigskifting av medbringer i full gulvbredde
  • Kalibrert 16mm marine gradert 80 stålkvalitet på bunnkjede
  • Høy strekk bakgulvaksel
  • Variabel gulvhastighetskontroll
  • 1000 rpm kraftuttakshastighet
  • Draget er utformet for god svingradius
  • Hydrauliske bremser og håndbrekk
  • Enkel og sikker adkomst med stige
  • Full veibelysning
  • Valg av standard farge grønn eller blå – 2 komponent meget solid lakk
  • Sveivefot eller enkel parkeringsfot
  • 3 års garanti, detaljer tilgjengelig på forespørsel

Horisontale spredevalser

Horisontale valser Mk4

Dynamisk balansert og utstyrt med avtagbare herdede Boron kuttekniver. Valser designet for å behandle tøffe materialer og sørge for en jevn strøm til spredeskiver. For å bidra til å øke bladenes levetid, blir spissene også belagt i et ekstra slitesterkt materiale.

Store spinnerdisker

Store spinnerdisker

HARDOX metall, spinnerskiver på 1,1 Ø meter. Bladvinkelen er justerbar for å oppnå riktig spredningsmønster. Spredningsbredder fra 12 til 30 meter er mulige, avhengig av type matriale som skal spredes.

Justerbar knivstilling

Justerbar knivstilling

For å finjustere spredningsmønstre kan vinkelen på bladene på spinnerdiskene justeres – 5 stillinger.

Medbringere

Medbringere full bredde

Medbringere i full bredde rydder hele bunnen og hindrer opphoping av materialer i midten, et problem som kan forekomme ved flere, delte bunnkjedesystemer. Konstruksjonen av festene gjør det enkelt å montere medbringere, og de sikrer at kjede fortsetter å trekke rett hvis en medbringer blir bøyd.

Gulvkjede strammesystem

Gulvkjede strammesystem

Et robust, enkelt og pålitelig strammesystem. Gulv kjedene er synlig fra utsiden av maskinen slik at det er lett å bedømme når etterstramming er nødvendig. Gulv medbringere er 50mm diameter (60mm på 150-modellen).

Helstøpt girkasse

Helstøpt girkasse

Den kraftige girkassen er 54 mm diameter, varmebehandlede utgangsaksler. Overdimensjonert med sikker drift i år etter år.

Aksel bushing

Aksel bushing

50mm strekkfaste drivaksler roterer i komposittfôringer som er polyesterarmert og inneholder grafitt. Utvalgt på grunn av stor styrke i forskjellige miljøer. I tillegg er de smørbare noe som øker levetiden ytterligere. (Fôringer uthevet i rødt.)

Nedre del av canopy

Nedre del av canopy justerbar

Den nedre delen av Canopy er justerbar for å oppnå riktig spredningsmønster med forskjellige matrialer.

Gulv kjeder

Gulvkjede

16mm kraftig kjede (grad 80), drives av strekkfaste tannhjul. Tannhjul er montert på fremre bunnaksel og den bakre aksel med drift, og sikrer perfekt drift av kjedene, noe som igjen gir mer pålitelig drift av bunnbeltet. Hver kjede har 32 tonns bruddstyrke.

Heavy duty drift av valser

Selvsmørende kjededrift til valser

Selvsmørende kjededrift til valser som er ekstremt solid og tåler røff behandling.

Girkasse

Girkasse

500-serien girboks for bunnbeltet, girkassen er montert på alle modeller med unntak av Lowlander 60, 80 og 150 (utstyrt med 350-serien og 800-serien henholdsvis). Den er hydraulisk drevet for å sikre en jevn mating av materialet til spredningsmekanismen til enhver tid. Med mulighet for reversering, kan fremmedlegemer som er for store til å passere utmateren, enkelt fjernes. En justerbar avlastningsventil gir også ekstra beskyttelse.

Hydraulisk gjødselport

Hydraulisk gjødselport

Ekstremt kraftig hydraulisk styrt gjødselport som kan senkes opp og ned etter behov under kjøring.
Begrenser mengde gjødsel som blir spredd ut av vognen.

Vidvinkel aksel

Vidvinkel PTO

Vidvinkelaksel gir mulighet for svinging med kraftuttaket fremdeles koblet inn.

Utvidet kropp til standard høyde

Utvidet kropp til standard høyde

Utvidet karosseri til standard høyde øker kapasitet, men øker ikke lasthøyden.
Sprederkonstruksjonens lastekapasitet bør kontrolleres i forhold til tettheten til materialet som skal spres.

305 mm påskrudde karmforhøyere

305 mm bolt på vertikale karmer

For større kapasitet kan 305 mm karmforhøyere monteres på sprederen for å øke kapasiteten.
Sprederkonstruksjonens lastekapasitet bør kontrolleres i forhold til tettheten til materialet som skal spres.

305mm innebygd utvidede karmer

305mm innebygd utvidede karmer

Innebygde utvidede forlengelsessider øker kapasiteten betydelig. Bæreevne for spreder bør kontrolleres i forhold til tettheten til materialet som skal spres.

305mm påskrudde utvidet karmforhøyere

305mm påskrudde utvidet karmforhøyere

Innebygde utvidede forlengelsessider øker kapasiteten betydelig. Bæreevne for spreder bør kontrolleres i forhold til tettheten til materialet som skal spres.

Hydraulisk åpning Canopy

Hydraulisk åpning av Canopy

Som et alternativ kan den bakdør åpnes hydraulisk for å gjøre det mulig  å lage ranker for kompostering eller for enkel vedlikehold. Sikkerhetsregler må overholdes.

Hydraulisk grensespredningsdeflektor

Hydraulisk grensespredningsdeflektor

Dette styrer spredningen ned til bakken og begrenser sprederbredden på vognen. Dette forhindrer at materialet spres gjennom hekker, veger etc.

Vidvinkel kraftuttak c / w Kløtsj

vidvinkel PTO m Kløtsj

Vidvinkelkoblingen gjør det mulig å slå på vendeteig med kraftuttaket fremdeles tilkoblet.
I stedet for brytebolt kan en kamkobling monteres på kraftuttaket

Skjermbeskyttelse

Skjermbeskyttelse

Avbøyningsplatene hjelper til med å holde skjerm fri for rusk som faller når sprederen blir lastet.

Utvidet steinbeskyttelse

Utvidet steinbeskyttelse

Stenbeskyttelsesforlengelsen gir mer beskyttelse til traktorførerhuset mot steiner som kastes fra valser.

Høydeindikator

Høyde indikator hyd.bakdør

Gjør det mulig å se hvor stor åpningen på guiljotine/gjødselport (endeplaten) bakerst i vognen er, for enklere å beregne mengde som kommer ut.

PTO beskyttelse

PTO beskyttelse

Dette alternativet er designet for å beskytte kraftoverføringsakselen mot skader fra traktorens løftearmer.

Luftbremser

Luftbremser

Et valg av enten 2 krets luftbremser eller dobbelt (2 krets luft og hydrauliske) bremser.

Verktøykasse

Verktøykasse i stål

Robust konstruert med hellende lokk for å redusere opphoping.

LED-varsellys/blinkende lys

Gulvkjede

Svært sterke lysdioder blinker/ roterer, lamper er montert i par og gir en svært synlig varsel.

18 tonn fjærende drag

Gulvkjede

For bedre komfort når du kjører tunge lass.

Svivel trekkøye

Svivel trekkøye

Alternativ for å montere et svingbart trekkøye i stedet for fast øye er tilgjengelig.

80mm sharmuller trekkøye

80mm sharmuller/skje

Mulighet for å montere et 80 mm Scharmuller skje i stedet for fast trekkøye er tilgjengelig

Elektrisk gulvhastighetskontroll

Elektrisk gulvhastighetskontroll

Montert i førerhus på traktor – kontroller gulv hastighet mens du kjører.

Gearkasse RT800 HBD

Gearkasse RT800 HBD

For tunge, tette materialer kan en større girkasse i 800-serien legges til i stedet for 500-serien. Bare 105/120, standard på 150

Stålskjermer

Skjermer i stål

Laget av rullet 4mm stål, følger dekkradiusen og vil bidra til å holde maskinen ren og pen.

Markeringslys på skjermer

Markeringslys på skjermer

LED-merkelysene er montert på forsiden og baksiden – markerer maskinens totale bredde.

Dekk alternativ – 105-150

Standard hjul er 580/70 R38 10 stud.
Alternativer: 620/70 R38 10 stud, 650/65 R38 10 stud og 710/70 R38 10 stud

Tilhengerfeste med og lystilkobling

Trekkstang bak med tilhengerbremser og lysforbindelser

Tilhengerfeste gjør det mulig for føreren å slepe en annen spreder.
Bremser og lysforbindelser er montert for sikkerhet.
Vennligst sjekk lokal lovgivning med hensyn til tauing.

Tilhengerfeste med lystilkobling

Tilhengerfeste med 80mm kule, tilhengerbremser og lyskobling

Tilhengerfeste med 80mm kule gjør det mulig for operatøren å feste og slepe en annen spreder med 80mm skje. Bremser og lysforbindelser er montert for sikkerhet. Vennligst sjekk lokal lovgivning med hensyn til tauing

Veierceller med automatisk hastighetskontroll

Veierceller med automatisk hastighetskontroll

Topcon Apollo sprederkontrolleren har alle egenskapene til moderne landbruksteknikk. Tast inn ønsket mengde (rate) i Apollo systemet som deretter vil overvåker lasten og justerer gulvhastigheten tilsvarende. GPS-variabelhastighetsteknologi leveres som standard, og systemet kan brukes sammen med John Deere Greenstar, Raven eller Trimble. Eller et forhåndsdefinert programkart kan lastes til SD-kortet og som variere frekvensen automatisk (Precision Farming).

ISOBUS ECU kun veie cellesystem

ISOBUS ECU kun veie cellesystem

ISOBUS ECU veiecelle system – Topcon Apollo-sprederkontrolleren har alle funksjonene for dagens jordbruksteknikk. ISOBUS ECU er et «plug and play» system som krever en tredjeparts ISOBUS-skjerm i traktoren for å kontrollere sprederen.

Topcon GT 400 enkelt veiesystem

Digi star 400 enkel veiecelle

GT 400 viser ikke bare vekt i sanntid, men gir også operatøren muligheten til å legge til totalvekten ved å trykke på start / stopp-knappen etter hver fylling. Denne enkle veieenheten kan monteres på alle spredere fra Farmstar 60 og oppover. Systemet er integrert med de samme lastcellene som brukes med RDS Apollo psi-indikatoren.

Bygd veiecelle klar

Klargjort for veieceller

Som et alternativ kan maskinen produseres for å ta veieceller på en fremtidig dato. Dummy-veiecellene kan enkelt fjernes og erstattes med fulle veieceller.

Overbelastnings varsel for veieceller

Overbelastnings varsel for veieceller

Spredere med veiecelleanlegg kan ha montert overbelastnings varsel. Dette hjelper operatører som laster sprederen, når en ønsket vekt er oppnådd for å redusere sjansen for overbelastning. varsellys er magnetisk og kan flyttes for bedre synligheten.

Ikke-standard farger

Ikke-standard farger

Bunning blå eller grønn er standardfarger. Fra et BS- eller RAL-nummer kan vi male sprederen i nesten alle farger.

ModellerABCDEFG
105 Mk4-HBD5000150012302350*79202920*3150*
120 Mk4-HBD5284150012902410*82042920*3150*
150 Mk4-HBD5820150012902410*87402920*3150*
Varierer med *dekk dimensjon - Målt mm
Farmstar 80-Mk4 HBD105-Mk4 HBD120-Mk4 HBD150-Mk4 HBD
AkselEnkelEnkelEnkelEnkel
Aksel diameter120mm130mm150mm150mm
Kapasitet8 tonn12.6 tonn14 tonn16.6 tonn
Kubikk mål6m10.4m11.6m12.6m
Kubikk toppet8m13.2m14.6m15.9m
Toppet med karmforhøyere10.2m17.5m19.1m20.9m
Innvendig mål (mm)4500 x 1500 x 7855200 x1500 x12305500 x1500 x13006000 x1500 x1300
Bunn kjettingHydrauliskHydrauliskHydrauliskHydraulisk
Kjetting diameter16mm16mm16mm16mm
Bremse dimensjon (mm)406x120406x120406x120406x140
Dekkdimensjon520/85 R38580/70 R38580/70 R38580/70 R38
SpredermekanismeEnkel horisontal skrueSpinning discSpinning discSpinning disc
Sprede breddeOpp til 30mOpp til 24mOpp til 24mOpp til 24m
PTO hastighet1000 RPM1000 RPM1000 RPM1000 RPM
Gulvplate5mm5mm5mm5mm
Sidevegger4mm4mm4mm4mm
Egenvekt5200 kg5800 kg6100 kg6450 kg
Alle kapasitet mål er ca kapasitet-basert på hastighet 10 km/t
